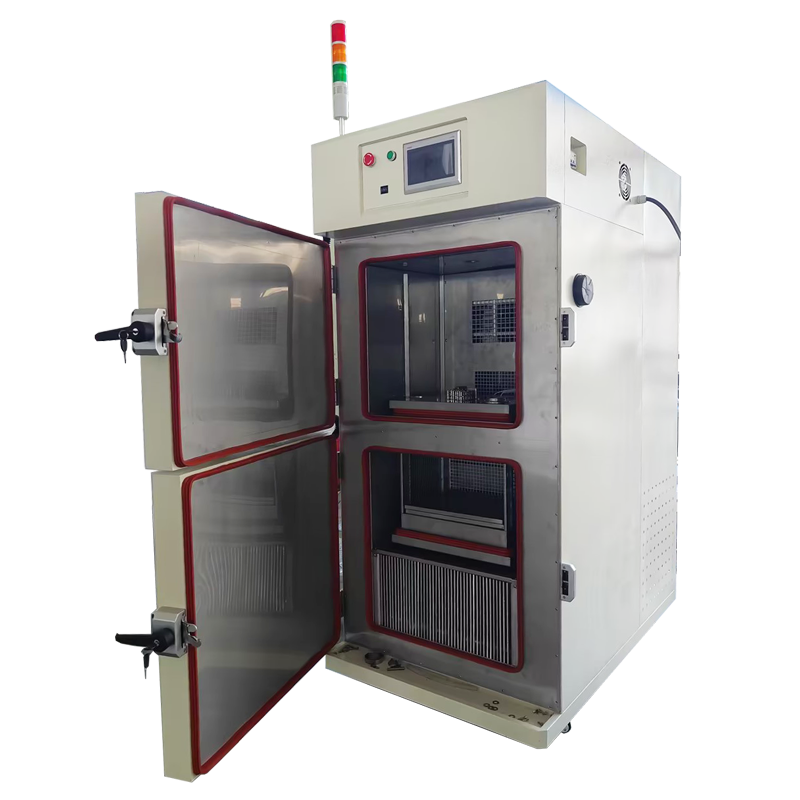

PW-CTS2-36-40A 研發型兩箱風冷式冷熱沖擊試驗箱廣東越聯儀器針對材料測試推出的36L小型冷熱沖擊試驗箱，因其體積小，能耗低，廣泛用于產品研發測試使用。

二、性能:(氣冷式,指室溫在+25℃,空載時)

1.高溫槽沖擊范圍

+40℃ ～ +150℃

2.低溫槽沖擊范圍

-10℃ ～ -40℃

3.溫度均勻度

≤±2℃

4.溫度波動度

≤±0.5℃.

5.高低溫沖擊恒溫時間

5 min

6.提籃轉移時間

5 秒以內

溫度性能測試是根據 IEC60068 -3標準的有關規定測量；傳感器放置在單元出風口處

三、結構

1.工作室尺寸

W400 × H300 × D300 mm

2.外形尺寸

約W850 × H2000 × D1400 mm

3.箱體結構

具備獨立的高溫測試區,低溫測試區

4.內箱材質

不銹鋼板(SUS 304#)

5.外箱材質

鋼板烤漆

6.保溫材質

高溫槽:24k玻璃棉

低溫槽:PU發泡+玻璃棉

7.加熱器

裸線式電熱器

8.送風循環系統

a.東元馬達

b.不銹鋼加長軸心

c.多翼式扇葉(SIROCCO FAN)

9.箱門

單片門,高溫槽低溫槽各1式

a.平面嵌入式把手

b.后鈕:SUS 304#

c.硅膠發泡膠條

10．測試孔

機體ψ50mm孔1只,硅膠塞頭1只。

11.試料置放架

不銹鋼SUS 304# 置物盤2片。

12.移動腳輪

含移動腳輪（配腳杯）。

13.傳動方式

氣缸傳動。

14.迫 緊

硅膠發泡迫緊。

四、冷凍系統

1.壓縮機

日本三洋品牌全密式壓縮機 。

2.冷媒

非氟環保冷媒R404A R23,符合環保法規,安全無毒。

3.冷凝器

自動散熱高效率鰭片式附散熱馬達(氣冷式)。

4.蒸發器

高性能鰭片式自動負載容量調整,可長期使用低溫高濕條件不結霜。

5.其它附件

膨脹閥、油分離器、干燥劑等等組件均使用國際知名品牌原裝進口。

6.冷媒流量控制

自動調整耗能輸出控制之冷凍系統。風冷式，免除水塔及管路的清洗，無水路堵塞問題

7.制冷工藝

※全面實施氮氣保護焊接,雙級旋片泵抽真空,確保制冷系統內部

清潔、可靠。

※壓縮機底部設計接水盤,冷凝水通過箱體后方排水管排至箱外。

五、控制器

1.控制器

可程式真彩LCD觸摸式PLC架構控制器多組智能PID控制

2.畫面顯示功能

7寸分辨率:800*480, 65535真彩色,LED背光顯示屏幕

中文/英文語言切換顯示，真彩觸摸式輸入

各箱體溫度設定(SV),實際(PV)值直接顯示；

可顯示執行程序號碼、當前段功能、剩余時間及循環次數,運轉時間顯示；

程序編輯以及圖形曲線顯示；

除霜自動提示；

程序執行時可實時顯示圖形曲線,可跳段，保持功能；

故障自動提示，且有相應解決方法提示。

3.控制分辨率

溫度: + 0.1℃；時間: 1min 。

4.設定范圍

預冷熱溫度范圍：-50℃~180℃

5.運行方式

先高溫→低溫

先低溫→高溫

6.程序容量

可使用的程序容量:最大127組；

時間設定:每段530小時59分；

可重復執行命令:每一個命令可達32000次循環。

7.設定方式

人機對話模式，采用觸摸式輸入、控制。

8.通訊接口

可連接計算機顯示曲線,數據采集；

可做為監控及遙控系統；

可做多臺機器同步控制；

RS-232、RS-485。

9.Ｕ盤儲存卡

可插1G-32G U盤下載歷史曲線,歷史數據,控制系統參數，可熱插拔功能。

10.資料記錄方式

具有帶電池保護的RAM,可保存設備的設定值、采樣值及采樣時刻的時間；曲線記錄周期可設定30～300 sec，最大記憶時間儲存連續存儲90天歷史曲線,歷史數據(當采樣時間為1min),沒連續使用時10年的數據都有。

11.斷電記憶功能

可設定斷電恢復模式為:熱起/冷起/停止。

12.預約開機功能

可隨意設定開機時間,打開電源后時間到機臺自動運行。

13.軟件使用環境

簡體中文Windows2000或簡體中文 Windows XP操作系統。

六、控制面板

a.緊急停止開關     b.電源開關     c.超溫保護器   d.RS-485接口

七、安全保護裝置

a.加熱器空焚保護開關          b.加熱器過電流斷路器     c.無熔絲開關              d.線路斷路器

e.循環風扇過電流超載保護      f.壓縮機高壓保護開關      g.壓縮機過熱保護開關     h.壓縮機過電流保護開關

i.欠逆相保護開關

八、安裝使用條件

1.使用電源

約6KW 22V/380V 50/60HZ

2.壓縮空氣源

請客戶提供0.6MPa以上的壓縮空氣源。

3.周圍環境

運轉保證環境溫度范圍:5?35℃。

PS. 1.以上電源需求請配到機器控制箱之端子臺,客戶需自備一只本設備專用無熔絲開關；

2.機器進入門口或通道電梯等,請確認是否能進入；

3.本報價不含機器外的電源線費用。
