概述接觸角是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。PW-D80基礎型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表面能等性能，設備性價比極高、功能全面、可滿足常規樣品表面潤濕性能測量。符合國家的相關標準1、GB/T 24368-2009(玻璃表面疏水污染物檢測)；
接觸角是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。
PWC-80基礎型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表面能等性能，設備性價比極高、功能全面、可滿足常規樣品表面潤濕性能測量。
1、GB/T 24368-2009(玻璃表面疏水污染物檢測)；
2、SY/T5153-2007（油藏巖石潤濕性測定方法）；
3、ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；
4、ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；
5、ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；
1.主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納國際頂尖進口接觸角設備的設計精華與配置，保證儀器具有極強的穩定性；
2.采用工業級密集可調LED冷光源系統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發；
3.采用高性能日本原裝進口工業機芯，工業級連續變倍顯微鏡，確保圖像的真實性，獲取最佳的成像效果；
4.采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強；
5.國內首家提供德國進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片3°5°8°；60°90°120°；115°（選配）；
6.采集系統設計靈活，適用于絕大部分測量環境，簡單應付多種復雜的樣品表面測量；
7.擁有全球最先進接觸角分析方法，滿足所有種類液滴成像的精確擬合，其中包括越聯獨有的微分橢圓與微分圓特殊液體成像擬合方法；
8.采用國際領先的計算方法，軟件已實現全自動擬合避免人為操作造成的誤差；
9.具備雙邊接觸角測量快速擬合功能，更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；
10.動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；
11.軟件自動生成報告，其中涵蓋Word形式、Excel形式、譜圖形式等多種數據報告；

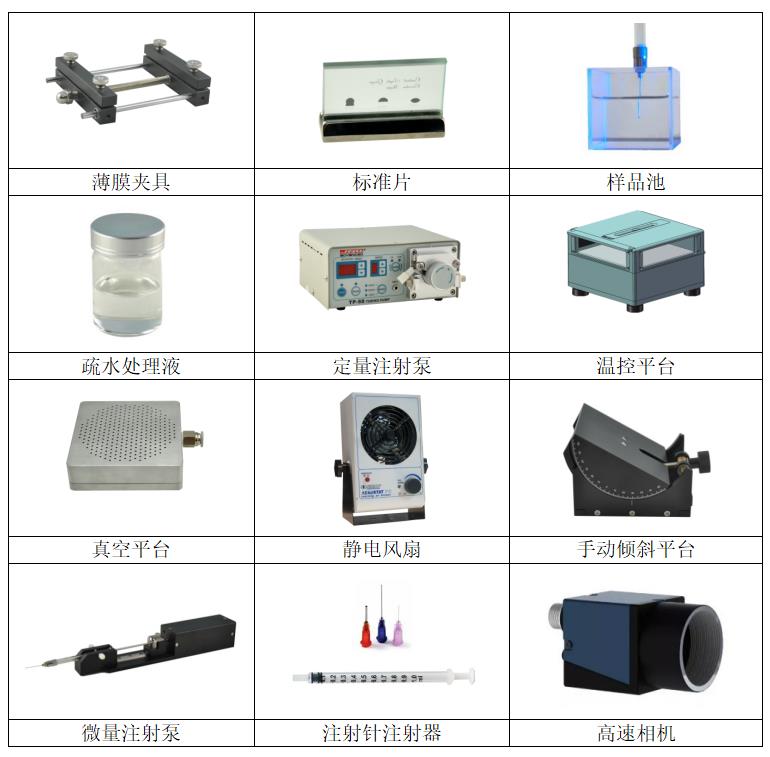

12.具備多種可選配功能件，我司研發團隊雄厚可滿足客戶提出來的各種定制測量要求；
接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。（部分測試功能需要選購專門附件完成）
1、液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；
2、材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；
3、吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；
4、各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；
5、附著滴法測試材料浸沒在液體中的接觸角測試；
6、懸滴法測量各種液體表界面張力及其極性、色散分量；
7、計算固體表面自由能（Surface free energy），及其極性色散分量分析；
8、分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。

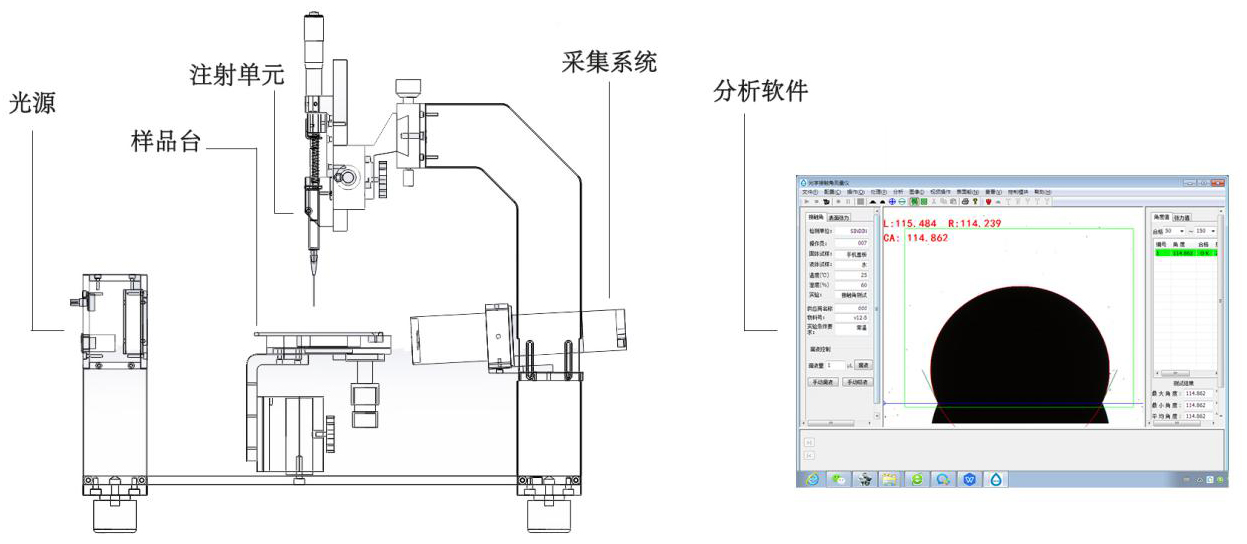

如上圖、接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。

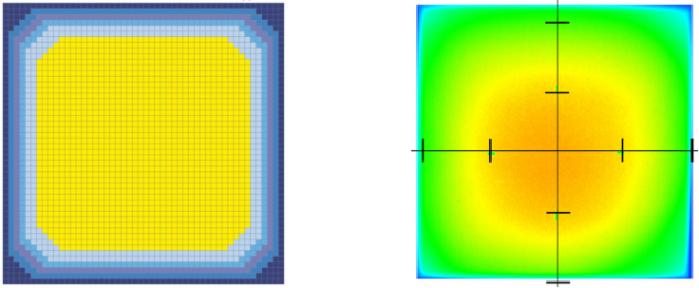

光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；
注射單元采用微量手動旋鈕式進液，滴液穩定，精度高；
樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制；

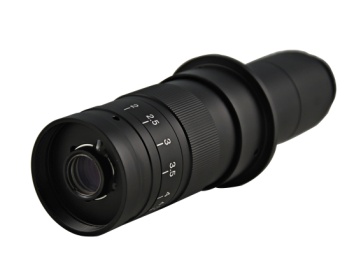

采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，0.7-4.5倍放大可調，成像無畸形變形；

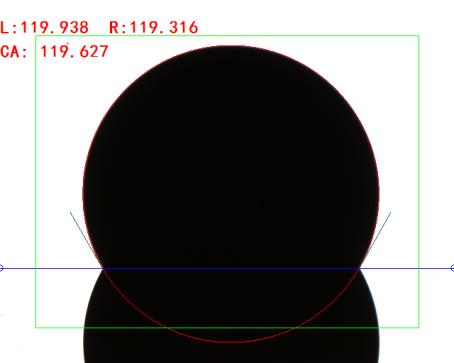

分析軟件功能強大，具備一鍵式全自動擬合能力，具備國際最領先的擬合方法，滿足各種液滴形態的精確擬合；
| 接觸角主機 | |
| 外形尺寸 | 425mm（長）*150mm（寬）*415mm（高） |
| 重量 | 10KG |
| 電源 | 220V / 60HZ |
| 光源系統 | |
| 光源 | 密集LED可調節白色基調工業級冷光源 |
| 壽命 | 使用壽命達貳萬伍仟小時以上 |
| 注射單元 | |
| 注射器 | 專用精密注射器、容量1000μL |
| 滴液 | 手動旋轉式進液，滴液精度可達0.2μL |
| 注射單元移動 | 上下100mm; 左右100mm |
| 采集系統 | |
| CCD | SONY原裝進口高速工業級芯片、25幀/S、130W像素 |
| 鏡頭 | 0.7-4.5倍高清工業級連續變倍式顯微鏡 |
| 采集系統調節 | 前后30mm、視角角度可調（360°旋轉等多視角觀察） |
| 樣品臺裝置 | |
| 工作臺面尺寸 | 120mm*150mm |
| 最大樣品尺寸 | 6寸 |
| 樣品臺移動 | 前后移動 手動，行程60mm，精度0.1mm |
| 左右移動 | 手動，行程35mm，精度0.1mm |
| 上下移動 | 手動，行程80mm，精度0.1mm |
| 分析軟件 | |
| 接觸角測量范圍 | 0-180° |
| 接觸角測量精度 | ±0.1° |
| 分析軟件功能 | 國內最先進的接觸角測量分析軟件自動擬合法（一鍵自動擬合，不存在人工誤差）包括：圓法擬合、橢圓/斜橢圓擬合法、Young-lapalace擬合、微分橢圓法/微分圓法； |
| 表面自由能 | Zisman、OWRK、WU、WU2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸濕功、鋪展系數 |
| 動態接觸角擬合 | 批量截圖擬合、視頻連續自動擬合、自動在線實時擬合 |
| 表/界面張力測試 | 懸滴法（可實時全自動動態表面張力測試） |
| 測試液滴狀態 | 懸滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3態）、擄泡法、座滴法、座針法 |
